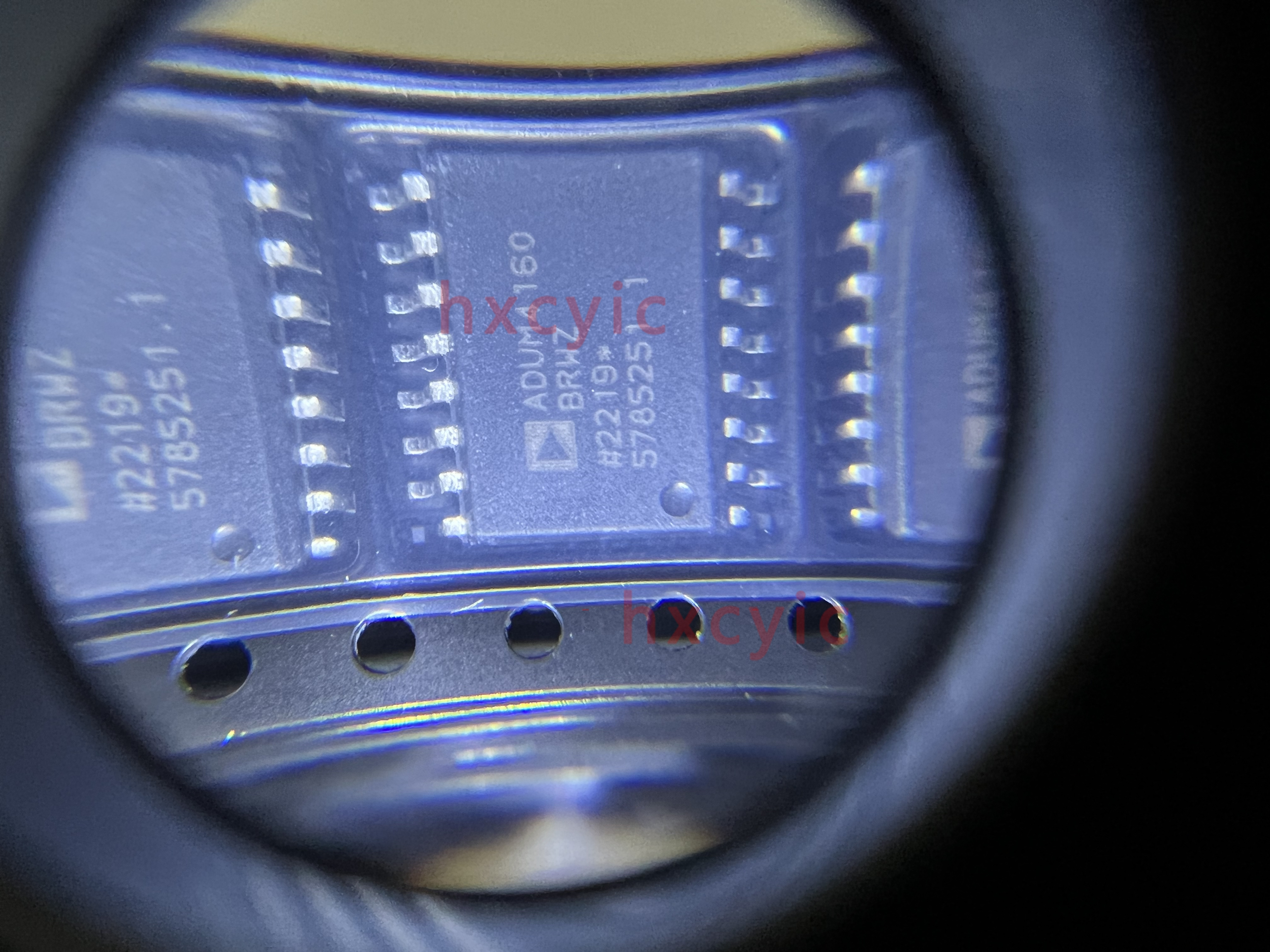

ADUM4160BRWZ是一款全速/低速USB数字隔离器芯片

ADuM4160是一款基于ADI公司iCoupler®技术的USB端口隔离器.它将高速CMOS工艺与单片空芯变压器技术相结合,可提供优异的工作性能,并且很容易与低速和全速USB兼容外设集成.

许多微控制器实施的USB只向外部引脚提供D+和D−线路.这在许多情况下都符合需求,因为它仅需极少的外部器件,并简化了设计;不过,当需要隔离时,这会带来难题.USB线路必须自动在主动驱动D+/D−接收数据与允许外部电阻设置总线空闲状态之间切换.ADuM4160结构既可以检测数据流向,同时能够控制输出缓冲的状态.数据流向根据一个个分组确定.

ADuM4160将基于边沿检测的iCoupler技术与内部逻辑结合使用,可实现透明易于配置面对上游的端口隔离器.隔离上游端口具有电路简单电源管理和操作稳健等多种优势.

这款隔离器的传播延迟与标准集线器和电缆的传播延迟相当.它可以采用任一侧的3.1 V至5.5 V电源电压供电,并能在内部将该电压调节至信号电平,从而与VBUS直接相连.ADuM4160对上拉电阻进行隔离控制,以便外设能控制连接时序.该器件的空闲电流较低;需要挂起模式.

应用

• USB外设隔离
• 隔离式USB集线器
