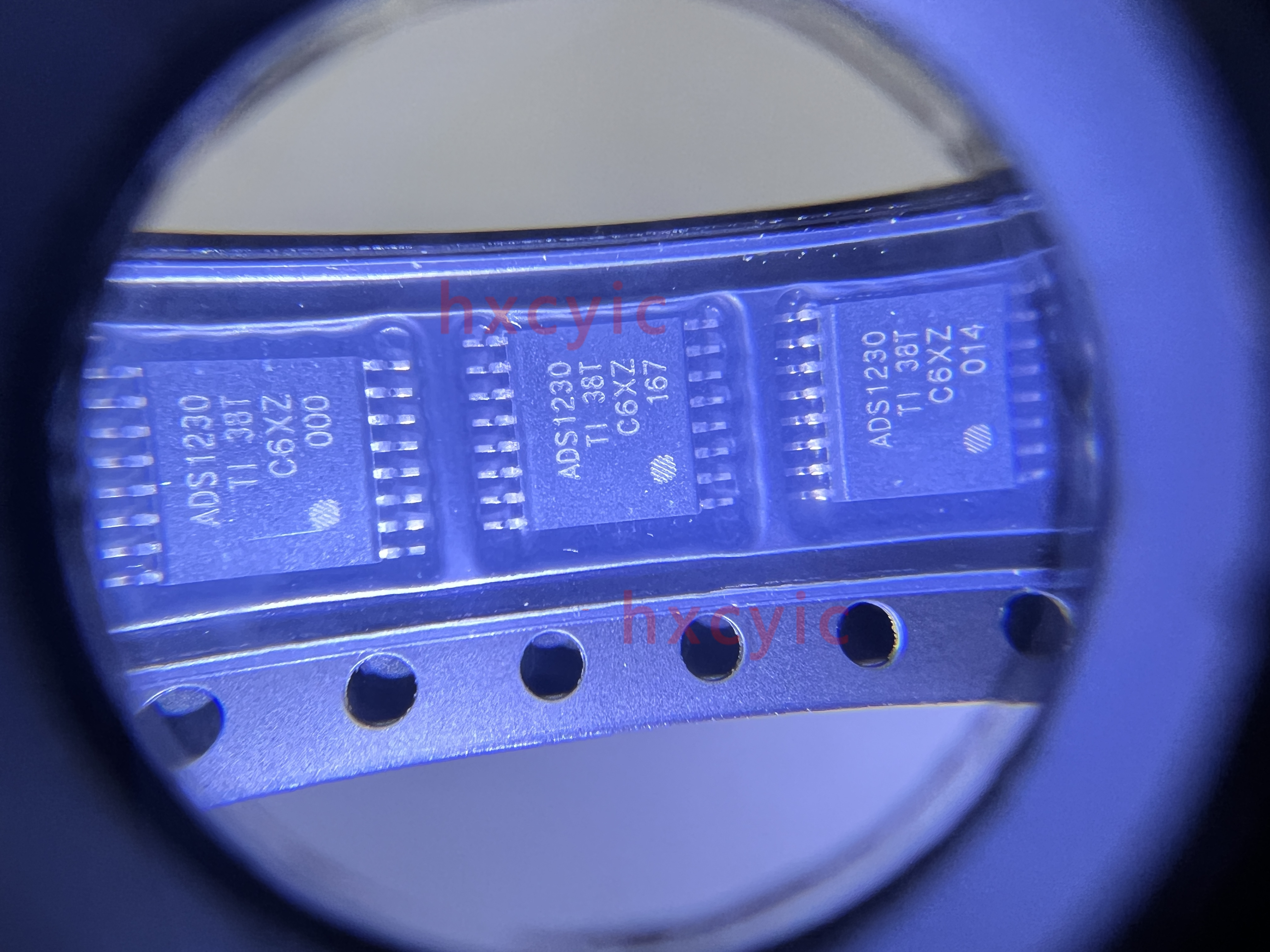

ADS1230IPWR是一款用于桥式传感器的20位模数转换器

ADS1230是一款精密20位模数转换器(ADC).ADS1230内置一个低噪声可编程增益放大器(PGA)一个片上振荡器和一个精密20位σ-δ型ADC,为电子秤应变计和压力传感器等桥式传感器应用提供完整的前端解决方案. 低噪声PGA的增益为64或128,分别支持39mV或19.5mV的满量程差分输入.delta-sigma ADC具有20位有效分辨率,由一个三阶调制器和一个四阶数字滤波器组成.支持两种数据速率:10 SPs(50Hz和60Hz抑制)和80SPS.ADS1230可以由内部振荡器或外部时钟源提供时钟.失调校准按需执行,ADS1230可以进入低功耗待机模式,或者在掉电模式下完全关断. ADS1230的所有功能都由专用引脚控制;没有可编程的数字寄存器.数据通过一个易于隔离的串行接口输出,该接口直接连接到MSP430和其它微控制器. ADS1230采用TSSOP-16封装,额定温度范围为-40°C至+85°C.

桥式传感器的完整前端 增益为64或128的片上PGA 机载振荡器 均方根噪声: 10SPS时为40nV(G = 128) 80SPS时为88 NV(G = 128) 18位无噪声分辨率 可选10SPS或80SPS数据速率 10秒时50Hz和60Hz同时抑制 用于比率测量的最高5V外部基准电压源 简单的引脚驱动控制 双线串行数字接口 16引脚小型TSSOP封装 电源电压范围:2.7V至5.3V -40°C至+85°C温度范围

应用程序 称重秤 应变仪 压力传感器 工业过程控制
