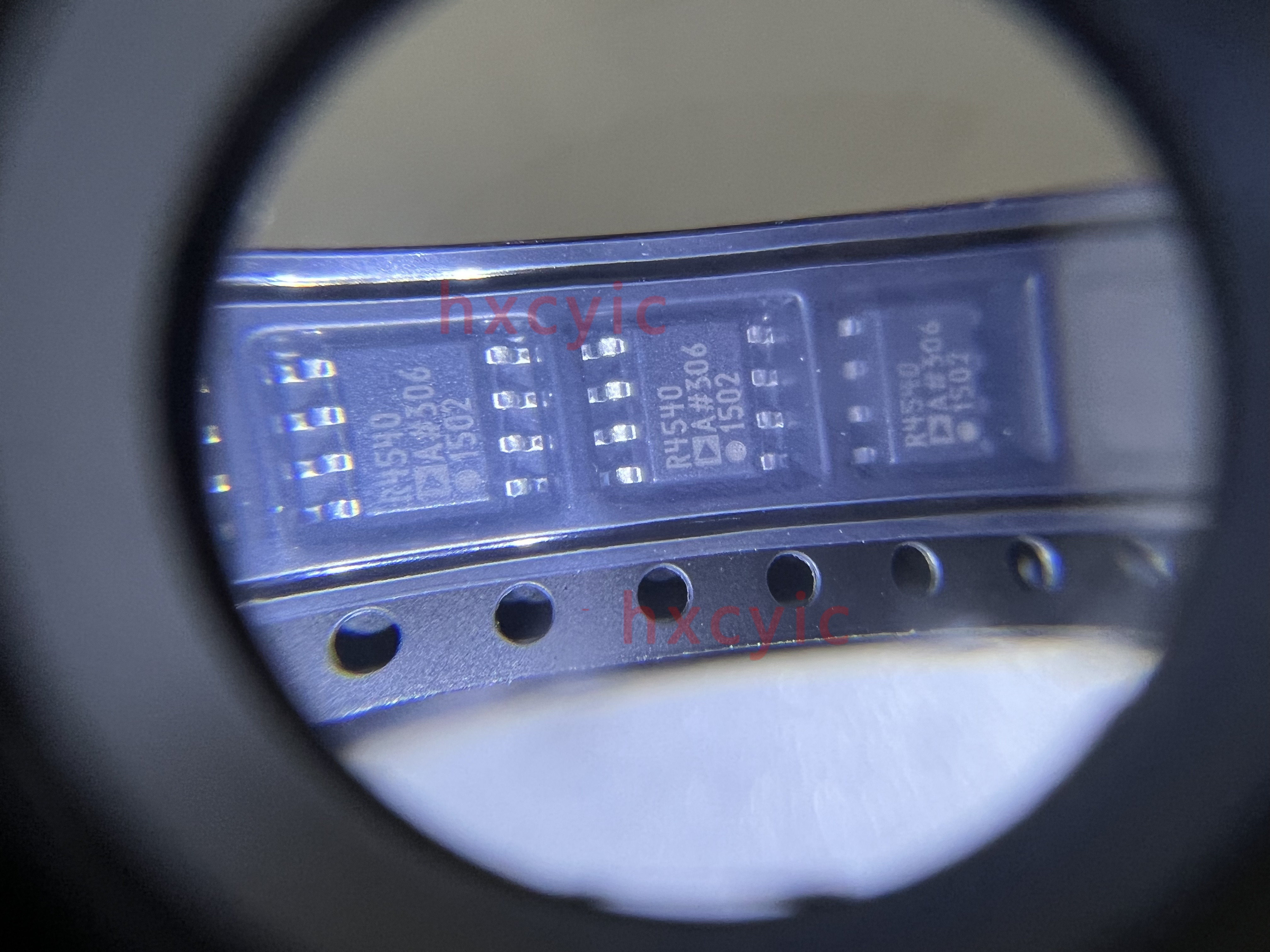

ADR4540ARZ-R7是一款具有超低噪声、高精度4.096V基准电压源芯片

ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550器件均为高精度低功耗低噪声基准电压源,BC和D级的最大初始误差为±0.02%,并具有出色的温度稳定性和低输出噪声.

该系列基准电压源使用创新的内核拓扑结构来实现高精度,同时提供出色的温度稳定性和噪声性能.这些器件具有较低的热感应输出电压滞回,并且长期输出电压漂移低,从而提高了时间和温度变化下的系统精度.

最大工作电流为950μA,最大压差低至300 mV,因此非常适合便携式设备应用.

ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550系列基准电压源采用8引脚SOIC封装,可提供较宽的输出电压范围,所有器件的额定温度范围均为−40°C至+125°C扩展工业温度范围.

ADR4525ADR4540和ADR4550也提供D级(采用8引脚LCC封装)和C级,温度范围为0°C至70°C.ADR4525W采用8引脚SOIC封装,适合汽车应用.

应用

最大温度系数(TCV_OUT)：
- 0.8 ppm/°C(D级0°C至70°C)
- 1 ppm/°C(C级0°C至70°C)
- 2 ppm/°C(B级−40°C至+125°C)
- 4 ppm/°C(A级−40°C至+125°C)
输出噪声(0.1 Hz至10 Hz)：
- 1 μV p-p(V_OUT为2.048 V(典型值)时)
初始输出电压误差：
- BCD级：±0.02%(最大值)
输入电压范围：3 V至15 V
