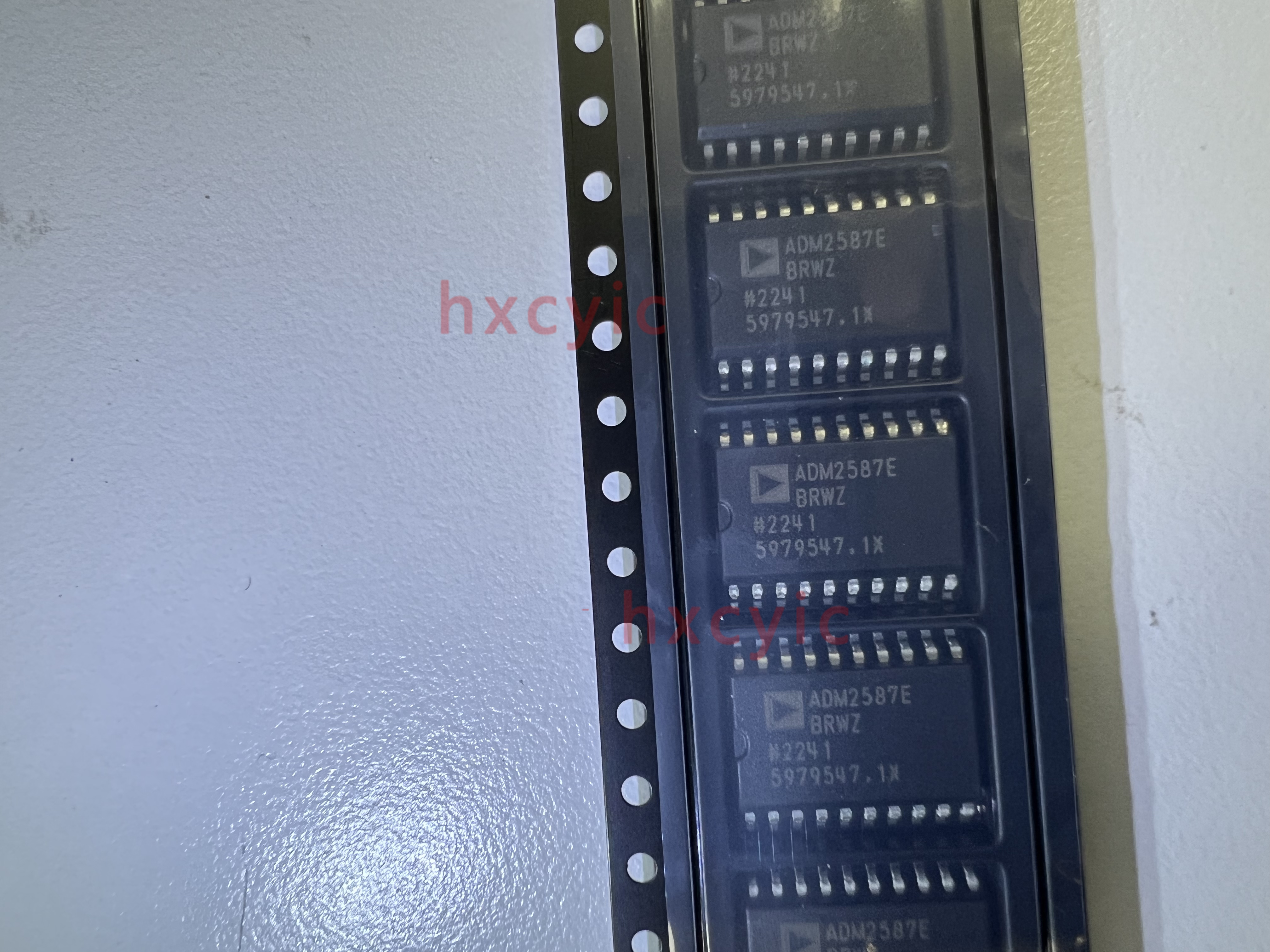

ADM2587EBRWZ-REEL7是一款2.5 kV信号和电源隔离、±15 kV ESD保护、全/半双工RS-485收发器(500kbps)

ADM2582E/ADM2587E是具备±15 kV ESD保护功能的完全集成式隔离数据收发器,适合用于多点传输线路上的高速通信应用.ADM2582E/ADM2587E包含一个集成式隔离DC-DC电源,不再需要外部DC/DC隔离模块.

该器件针对均衡的传输线路而设计,符合ANSI TIA/EIA-485-A-98和ISO 8482:1987(E)标准.

它采用ADI公司的iCoupler®技术,在单个封装内集成了一个三通道隔离器一个三态差分线路驱动器一个差分输入接收器和一个isoPower DC/DC转换器.该器件采用5V或3.3V单电源供电,从而实现了完全集成的信号和电源隔离RS-485解决方案.

ADM2582E/ADM2587E驱动器带有一个高电平有效使能电路,并且还提供一个高电平接收机有效禁用电路,可使接收机输出进入高阻抗状态.

该器件具备限流和热关断特性,能够防止输出短路,并防止出现由于总线争用而引起功耗过大的情况.它采用20引脚宽体SOIC封装,其额定工作温度范围为工业温度范围.

ADM2582E/ADM2587E集成了isoPower技术,该技术采用高频开关元件通过其变压器传输电力.在PCB布局时必须特别注意满足辐射标准.欲了解电路板布局的注意事项,请参考应用笔记AN-0971：isoPower器件的辐射控制.

特性

应用

• 隔离式RS-485/RS-422接口
• 工业现场网络
• 多点数据传输系统
