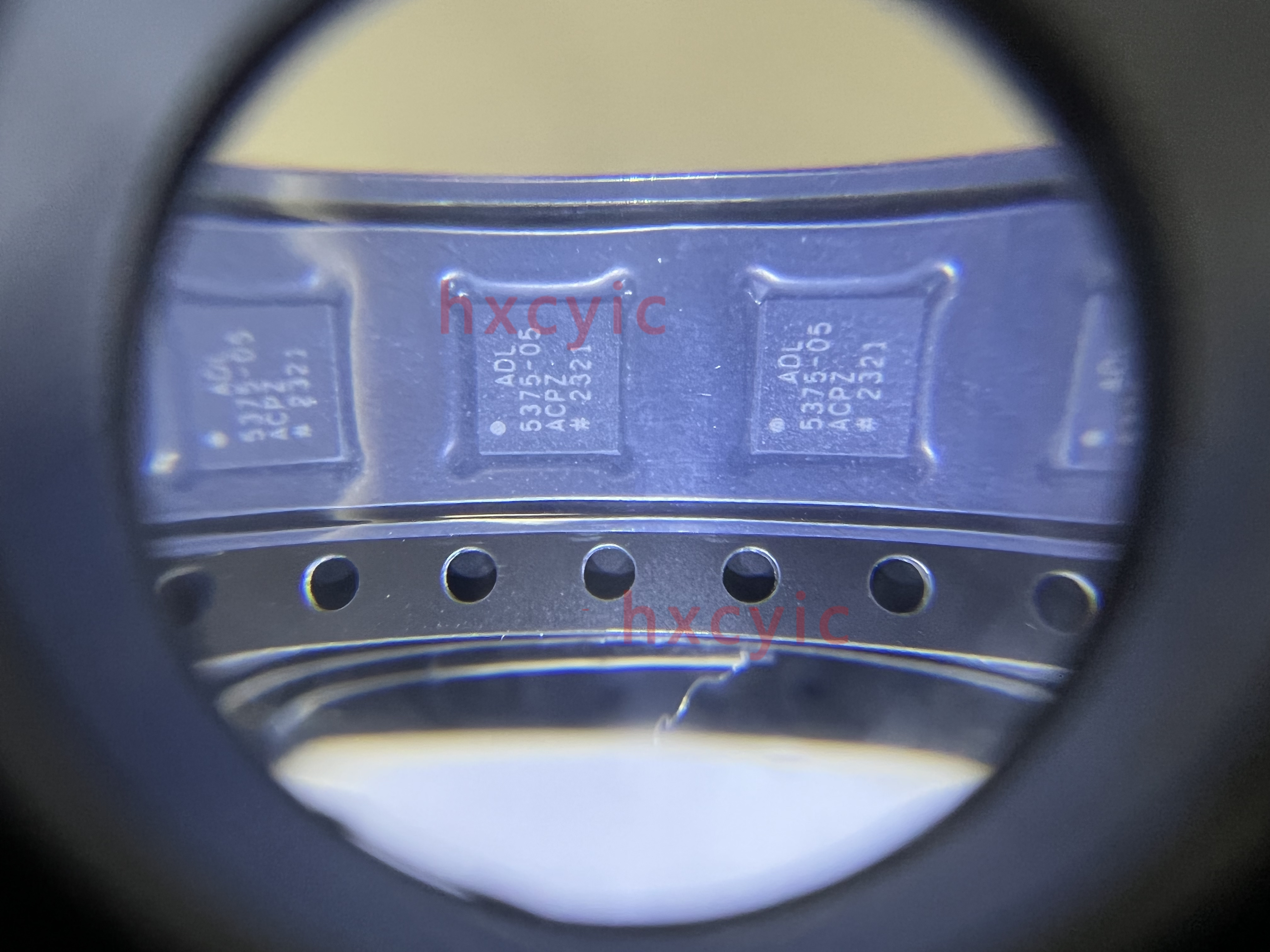

ADL5375-05ACPZ-R7是一款400 MHz 至6 GHz 宽带正交调制器

ADL5375是一款宽带正交调制器,工作频率范围：400 MHz ～ 6 GHz. 其出众的相位精度与幅度平衡非常适合于通信系统中的高性能的中频或射频调制.

该器件具有宽基带带宽,以及输出增益平坦度,在450 MHz至3.8 GHz范围内其变动幅度不超过1 dB. 这些特性以及不超过−14 dB的宽带输出回损,使得ADL5375成为宽带零IF或低IF至RF应用宽带数字预失真发射机和多频段无线电设计的理想选择.

ADL5375可接收双路差分基带输入和一个单端LO. 它产生单端50 Ω输出. 该产品的两个版本分别提供500 mV (ADL5375-05) 和1500 mV (ADL5375-15) 的输入基带偏置电平.

ADL5375采用先进的硅-锗双极性工艺制造. 提供24引脚裸露焊盘无铅LFCSP_VQ封装. 额定温度范围为−40 ℃至+85 ℃. 提供一款无铅评估板.

特性

应用

• 蜂窝通信系统
  GSM/EDGECDMA2000W-CDMATD-SCDMA
• WiMAX/宽带无线接入系统
• 卫星调制解调器
