ADG736BRMZ是一款CMOS、低压、2.5 Ω、双通道单刀双掷开关

ADG736是一款单芯片器件,内置两个独立可选的CMOS单刀双掷(SPDT)开关.这些开关采用亚微米工艺设计,具有低功耗高开关速度低导通电阻低泄漏电流和宽输入信号带宽特性.

导通电阻曲线在整个模拟信号范围都非常平坦,可确保切换音频信号时拥有出色的线性度和低失真性能.同时较快的开关速度使该器件适合视频信号切换应用.

ADG736采用1.8 V至5.5 V单电源供电,因此非常适合便携式电池供电仪表应用.

接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围.ADG736为先开后合式开关.

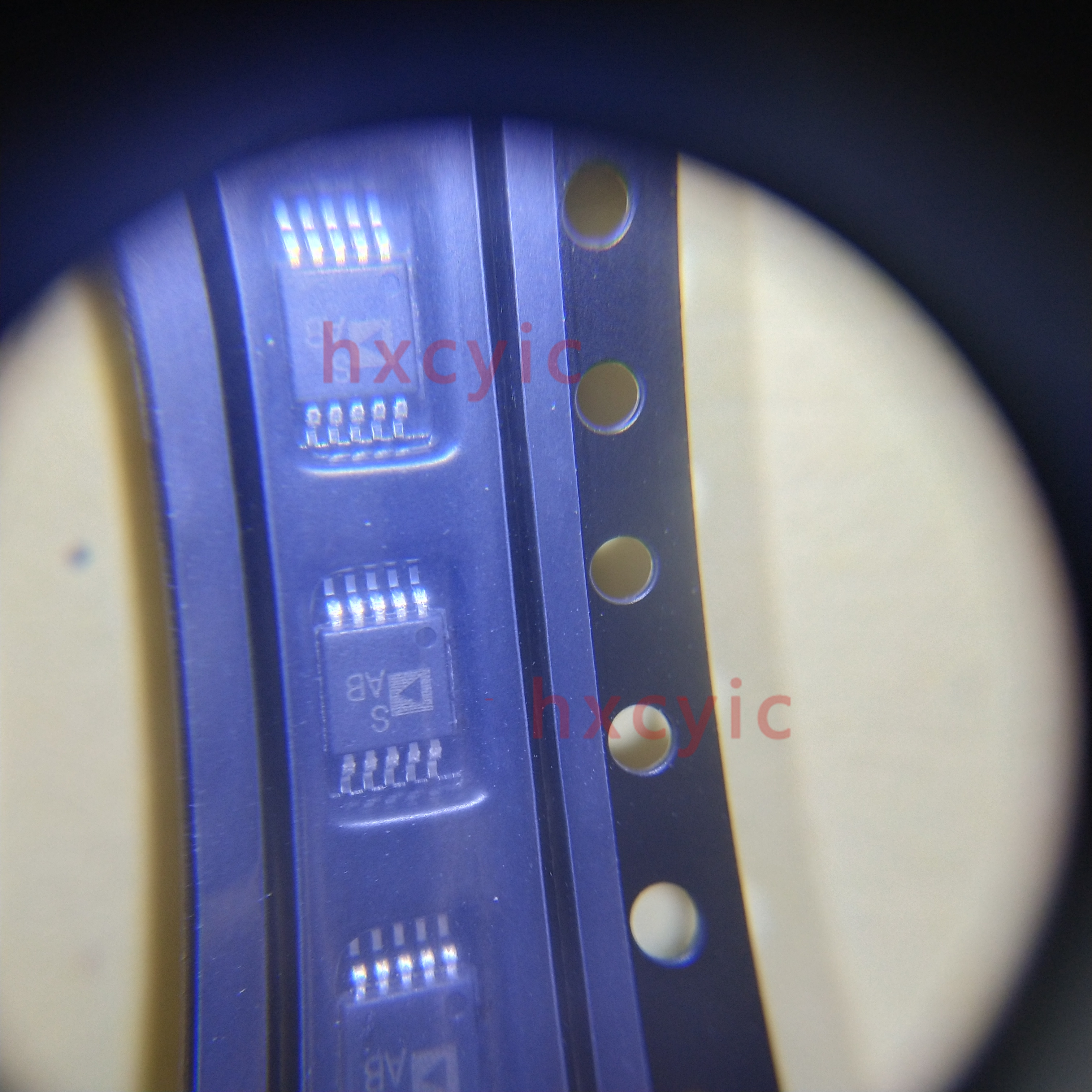

ADG736采用10引脚MSOP封装.

特性

产品聚焦

1. 1.8 V至5.5 V单电源供电.ADG736具有高性能低导通电阻和快速开关时间,保证额定电源电压为3 V和5 V.
2. 极低导通电阻RON(5 V时最大值为4.5 Ω,3 V时最大值为8 Ω).电源电压为1.8 V时,整个温度范围内RON典型值为35 Ω.
3. 低导通电阻平坦度.
4. −3 dB带宽大于200 MHz.
5. 低功耗,CMOS结构可确保功耗较低.
6. 快速接通时间tON/断开时间tOFF.
7. 先开后合式开关动作.
8. 10引脚MSOP封装.
