ADC128S022CIMTX/NOPB是一款具有8 通道、50 ksps 至 200 ksps、12 位元 A/D 轉換器

ADC128S022 器件是一款低功耗八通道 CMOS 12 位模数转换器,指定转换吞吐量为 50 ksps 至 200 ksps.该转换器基于具有内部跟踪保持电路的逐次逼近寄存器架构.它可配置为在输入 IN0 至 IN7 处接受最多 8 个输入信号.输出串行数据是直接二进制数据,并与多种标准兼容,例如 SPIQSPIMICROWIRE 和许多常见的 DSP 串行接口.

ADC128S022 可以使用独立的模拟和数字电源进行操作.模拟电源 (VA) 的范围为 2.7 V 至 5.25 V,数字电源 (VD) 的范围为 2.7 V 至 VA.使用 3V 或 5V 电源的正常功耗分别为 1.2 mW 和 7.5 mW.断电功能可在使用 3V 电源时将功耗降低至 0.06μW,在使用 5V 电源时将功耗降低至 0.25μW.

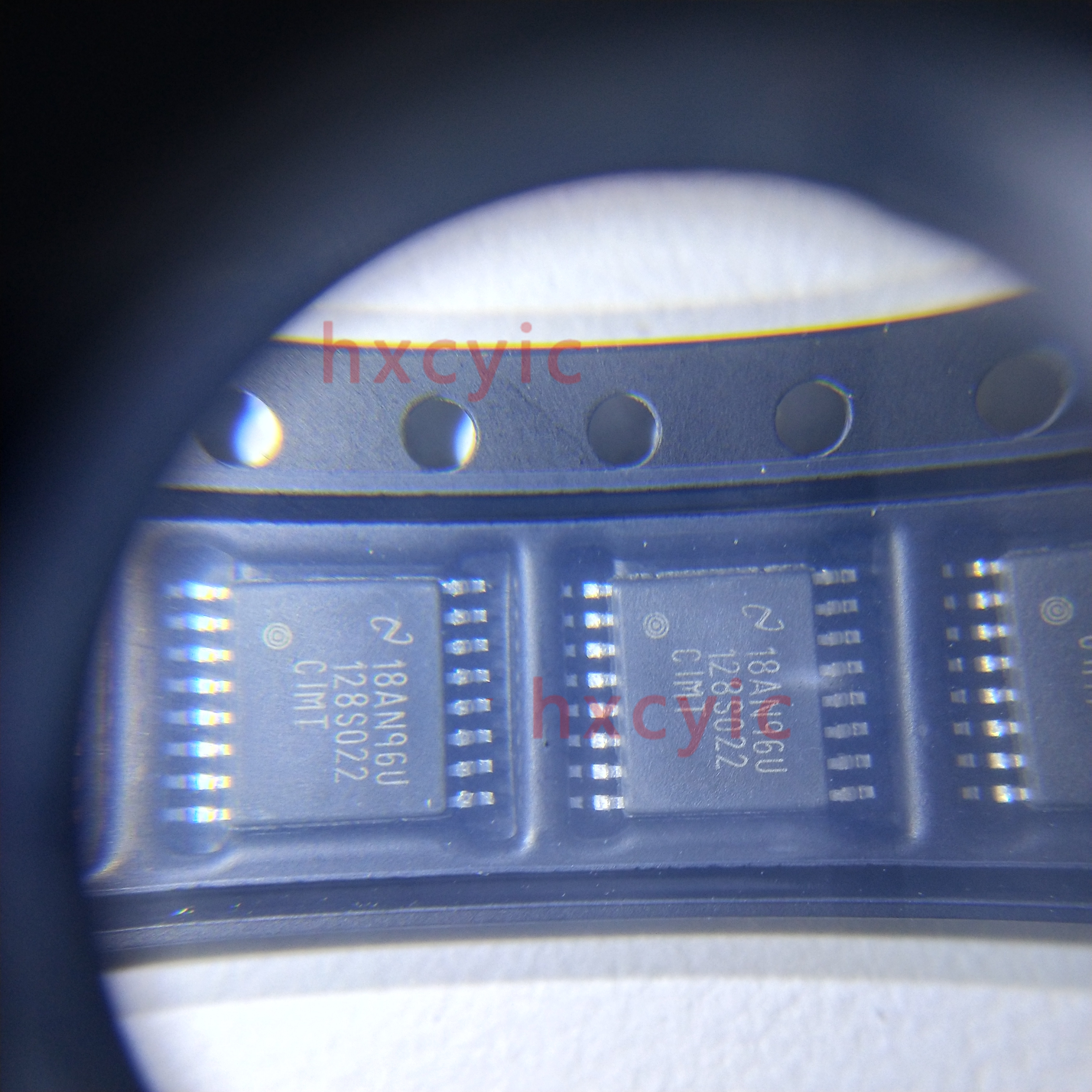

ADC128S022 采用 16 引脚 TSSOP 封装.在扩展的工业温度范围内运行.

ADC128S022的特性

八个输入通道

 可变电源管理

独立的模拟和数字电源

SPI/QSPI/micro wire/DSP兼容

采用16引脚TSSOP封装

转换速率:50 ksps至200ksps

DNL (VA=Vp= 5V):+1/ -0.7 LSB(最大值)

INL(VA = Vp = 5 V):1 LSB(最大)

功耗 3V电源:1.2 mW(典型值)

5V电源:7.5 mW(典型值)
