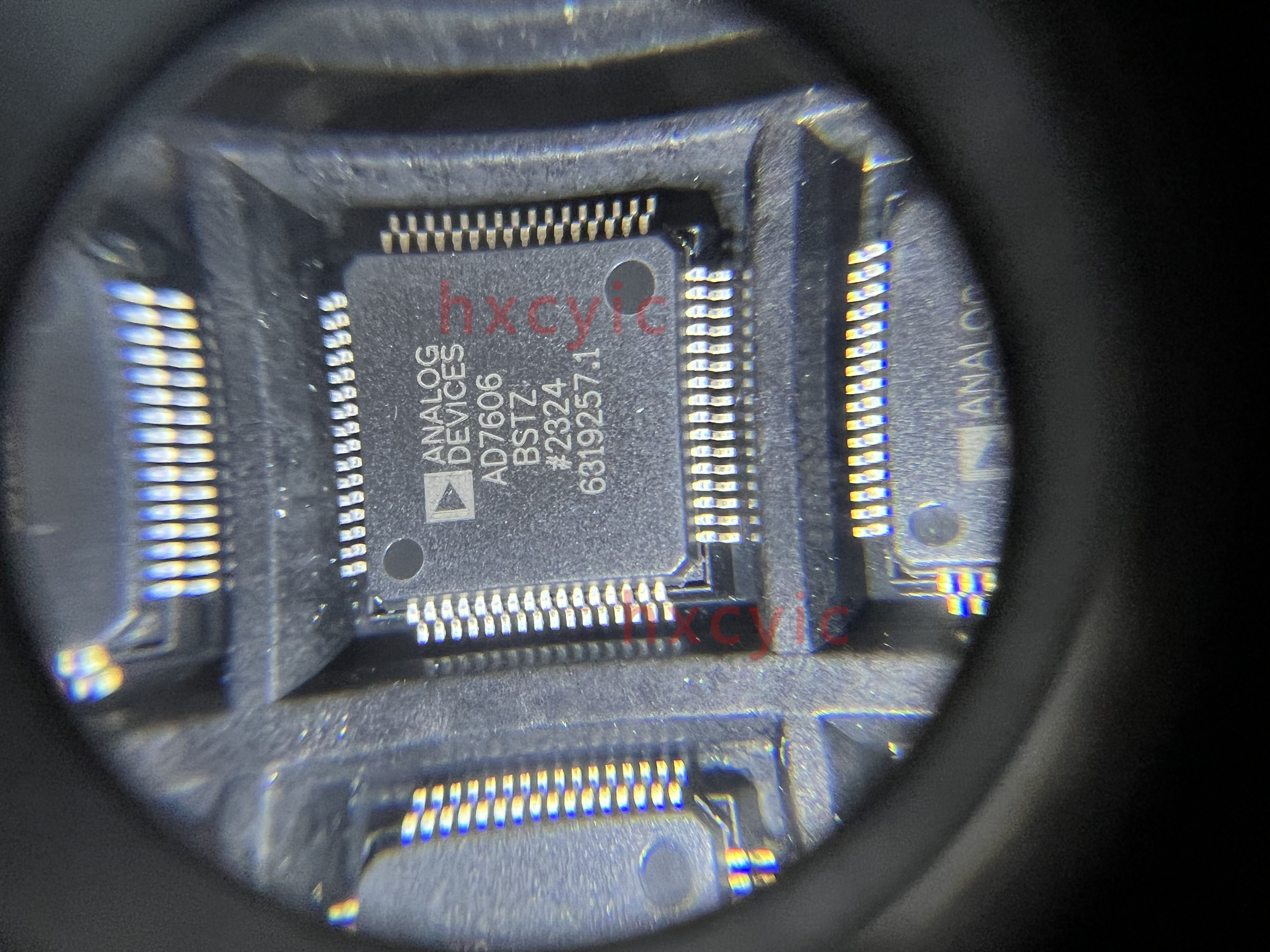

AD7606BSTZ是16位、8通道同步采样模数数据采集系统(DAS)

AD7606是16位8通道同步采样模数数据采集系统(DAS).各器件均内置模拟输入箝位保护二阶抗混叠滤波器采样保持放大器16位电荷再分配逐次逼近模数转换器(ADC)灵活的数字滤波器2.5 V基准电压源基准电压缓冲以及高速串行和并行接口.

AD7606/AD7606-6/AD7606-4采用5 V单电源供电,可以处理±10 V和±5 V真双极性输入信号,同时所有通道均能以高达200 kSPS的吞吐速率采样.输入箝位保护电路可以耐受高达±16.5 V的电压.无论以何种采样频率工作,AD7606的模拟输入阻抗均为1 MΩ.它采用单电源工作方式,具有片内滤波和高输入阻抗,因此无需驱动运算放大器和外部双极性电源.AD7606/AD7606-6/AD7606-4抗混叠滤波器的3 dB截止频率为22 kHz;当采样速率为200 kSPS时,它具有40 dB抗混叠抑制特性.灵活的数字滤波器采用引脚驱动,可以改善信噪比(SNR),并降低3 dB带宽.

特性

8/6/4路同步采样输入
真双极性模拟输入范围：±10 V±5 V
完全集成的数据采集解决方案
- 模拟输入箝位保护
- 具有1 MΩ模拟输入阻抗的输入缓冲器
- 二阶抗混叠模拟滤波器
- 片内精密基准电压及基准电压缓冲器
- 16位200 kSPS ADC(所有通道)
- 通过数字滤波器提供过采样功能
灵活的并行/串行接口
- SPI/QSPI™/MICROWIRE™/DSP兼容
性能
- 模拟输入通道提供7 kV ESD额定值
- 95.5 dB SNR,−107 dB THD
- ±0.5 LSB INL,±0.5 LSB DNL
- 低功耗：100 mW
- 待机模式：25 mW
温度范围：−40°C至+85°C
64引脚LQFP封装

AD7606-EP支持防务和航空航天应用(AQEC标准)

下载AD7606-EP数据手册(pdf)
军用温度范围：–55°C至+125°C
受控制造基线
唯一封装/测试厂
唯一制造厂
产品变更通知
认证数据可应要求提供
V62/18611

应用

电力线监控和保护系统
多相电机控制
仪表和控制系统
多轴定位系统
数据采集系统(DAS)
