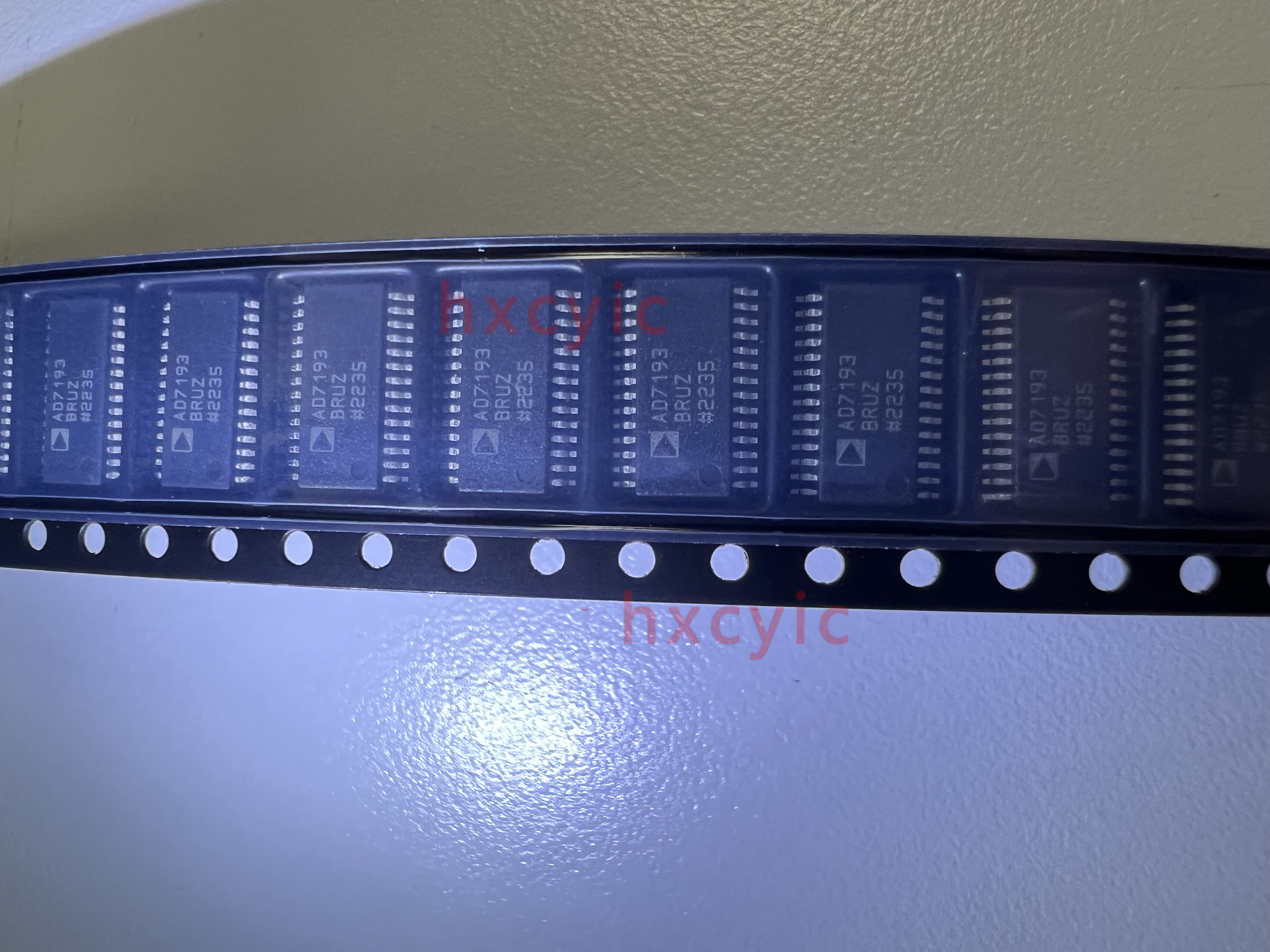

AD7193BRUZ是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ模数转换器(ADC)
AD7193是一款适合高精密测量应用的低噪声完整模拟前端.它集成一个低噪声24位Σ-Δ模数转换器(ADC).片内低噪声增益级意味着ADC中可直接输入小信号.
这款器件可配置为四路差分输入或八路伪差分输入.片内通道序列器可以同时使能多个通道,AD7193按顺序在各使能通道上执行转换,简化了与器件的通信.片内4.92 MHz时钟可以用作ADC的时钟源;或者,也可以使用外部时钟或晶振.该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化.
这款器件具有非常灵活的数字滤波器,包括一个快速建立选项.输出数据速率和建立时间等变量取决于所选的选项.AD7193同时包括零延迟选项.
这款器件的工作电源电压为3 V至5.25 V,功耗为4.65 mA,采用28引脚TSSOP封装和32引脚LFCSP封装.
特性
- 快速建立滤波器选项
- 4个差分/8个伪差分输入通道
- 有效值噪声：11 nV(4.7 Hz,G = 128)
- 15.5位无噪声分辨率(2.4 kHz,G = 128)
- 无噪声分辨率高达22位(G = 1)
- 失调漂移：±5 nV/℃
- 增益漂移：±1 ppm/°C
- 额定时间漂移特性
- 自动通道序列器
- 可编程增益(1至128)
- 输出数据速率：4.7 Hz至4.8 kHz
- 内部或外部时钟
- 50 Hz/60 Hz同时抑制
- 4路通用数字输出
-
电源
- AVDD：3 V至5.25 V
- DVDD：2.7 V至5.25 V
- 电流：4.65 mA
- 温度范围：-40°C至+105°C
- 28引脚TSSOP和32引脚LFCSP封装
-
接口
- 三线式串行接口
- SPIQSPI™MICROWIRE™和DSP兼容
- SCLK引脚内的施密特触发
应用
- PLC/DCS模拟输入模块
- 数据采集
- 应变片传感器
- 压力测量
- 温度测量
- 流量测量
- 电子秤
- 色谱仪
- 医疗与科学仪器
